氯堿專用襯四氟安全閥

產品介紹

產品介紹
氯堿襯四氟安全閥適用于工作溫度≤150°C由腐蝕介質的設備或管路上，作為超壓保護裝置，適用于：化工、氯氣介質的管線系統，是根據國外消化吸收研制成功的化工行業領域安全閥。主要用于氯堿化工、液氯、鹽酸等高危腐蝕性介質受壓設備、壓力容器及管路上的自動壓力釋放裝置。閥體進行內襯四氟（PFA/F46），在關鍵部分采用全四氟（PTEE\F46）材質，增加了耐腐蝕性能，可減少液氯、鹽酸、強腐蝕性等介質腐蝕。耐腐蝕性能：閥體內部、閥體內部、閥芯、閥瓣均進行全襯2.5~3mm厚的PFA、F46，能耐液氯，鹽酸，濃硝酸以及”王水“等腐蝕性介質。

襯氟安全閥適用溫度為≤120°C
設計制造標準：GB/T12243-2005
檢驗標準：GB/T12243-2005
結構長度標準：JB/T2203-1999
法蘭標準：JB/T79.1-1994（如需其他標準請?jiān)谟嗀洉r(shí)說明）

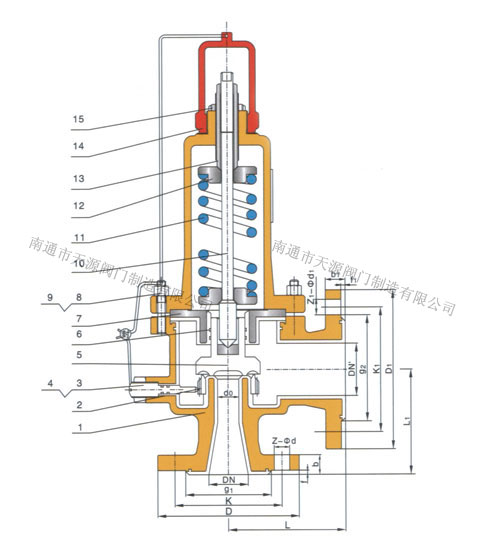

主要零部件材料

NO.	零件名稱Name of part	材料Materials
1	閥體Body	WCB+F46
2	調節閥Adjusting ring	PTFE
3	調節圈緊緊定螺釘SetScrew	PTFE
4	六角螺母Nut	35
5	閥瓣Disc	F46
6	O型圈O type ring	氟橡膠VITON
7	導向套Gude sieeve	2Cr13+F46
8	雙頭螺栓Bolt	B7
9	六角螺母Nut	2H
10	閥桿Stem	2CR13
11	彈簧Spring	50CrVA
12	彈簧座Spring washer	35
13	調整螺套Adjusting bolt	35
14	圓螺母Locking nut	35
15	閥帽Cap	WCB

主要連接尺寸

DN	d0	D	K	g1	b	f	Z-Φd	DN	D1	K1	g2	b1	f1	Z1-Φd1	L	L1
25	16	115	85	65	15	2	4-Φ14	32	140	100	78	18	2	4-Φ18	110	95
32	20	140	100	78	18	2	4-Φ18	40	150	110	85	18	3	4-Φ18	115	110
40	25	150	110	85	18	3	4-Φ18	50	165	125	100	20	3	4-Φ18	120	110
50	32	165	125	100	20	3	4-Φ18	65	185	145	120	20	3	4-Φ18	135	120
65	40	185	145	120	22	3	4-Φ18	80	200	160	135	20	3	8-Φ18	160	140
80	50	200	160	135	22	3	8-Φ18	100	220	180	155	22	3	8-Φ18	170	135
100	65	220	180	155	22	3	8-Φ18	125	250	210	185	22	3	8-Φ18	195	175
